富集磷矿选矿工艺流程包括以下几个过程：

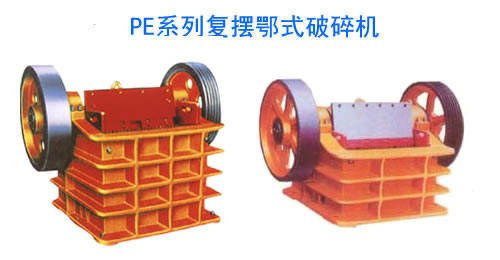

①使用破碎机和球磨机降低矿石的粒度,使磷矿物与杂质矿物单体解离,磷矿中的磷矿物和杂质矿物常不同程度地胶结在一起,只有磨碎到一定粒度,才能解离,其磨细程度决定于磷矿物和杂质矿物的粒度大小.这一操作常常是磷矿富集的基本步骤.

②水洗：用来分离细的矿粒,如磷矿泥、粘土矿和细粒石英等.由于湿矿泥常粘附在磷矿上,有时形成泥团,要用擦洗方法使其分散,然后才能分离.水洗还可除去某些可溶物质,如氯化钠和煅烧磷矿中的游离石灰等.

③分级：粉碎和水洗后往往需要分级.常用的分级设备是湿筛、水力旋流器和螺旋分级机等.

④浮选：利用磷矿物和杂质矿物的不同表面性质,使用浮选剂使磷矿物浮起,达到分离的目的,这种操作称为正浮选.另一种是使杂质矿物浮起,磷矿物下沉,则称为反浮选.为了使分离更加有效,常需加抑制剂,抑制某种矿物上浮.从浮选机中得到的含有磷矿物的矿浆经增稠、过滤和脱水即可得精矿.

⑤磁性分离：用磁选机把磷矿中的磁性杂质矿物分离除去.

⑥光电分离：利用磷矿物和杂质矿物的不同颜色,以光电元件进行识别,并控制压缩空气射流把磷矿与杂质矿物分开.

⑦煅烧用来脱除磷矿中的有机物、二氧化碳和一部分氟,煅烧温度根据不同目的为400~1 磷矿

⑧重介质分离：用磷矿物和杂质矿物密度不同,选择一种介质,其密度介于两者之间,使一种矿物在介质中上浮,另一种下沉,达到分离目的.磷矿富集工艺根据具体情况而定.美国佛罗里达磷矿富集工艺包括湿筛分级,脱泥和浮选等主要工序.摩洛哥富磷矿的富集工艺包括破碎分级、水洗、湿筛、脱泥和脱水等工序.

河南铂思特机械制造有限公司专业研发生产磷矿选矿设备的厂家，旗下产品质量可靠，运转平稳，深受用户的好评，欢迎新老客户来我厂参观考察。具有国际先进水平的高能低耗设备，技术力量雄厚，产品性能稳定，检测手段完备、售后服务完善，深得用户信赖。
